На схемах 1 и 2 представлена электросхема гладильного стола PONY VFC
Разберем как она работает:

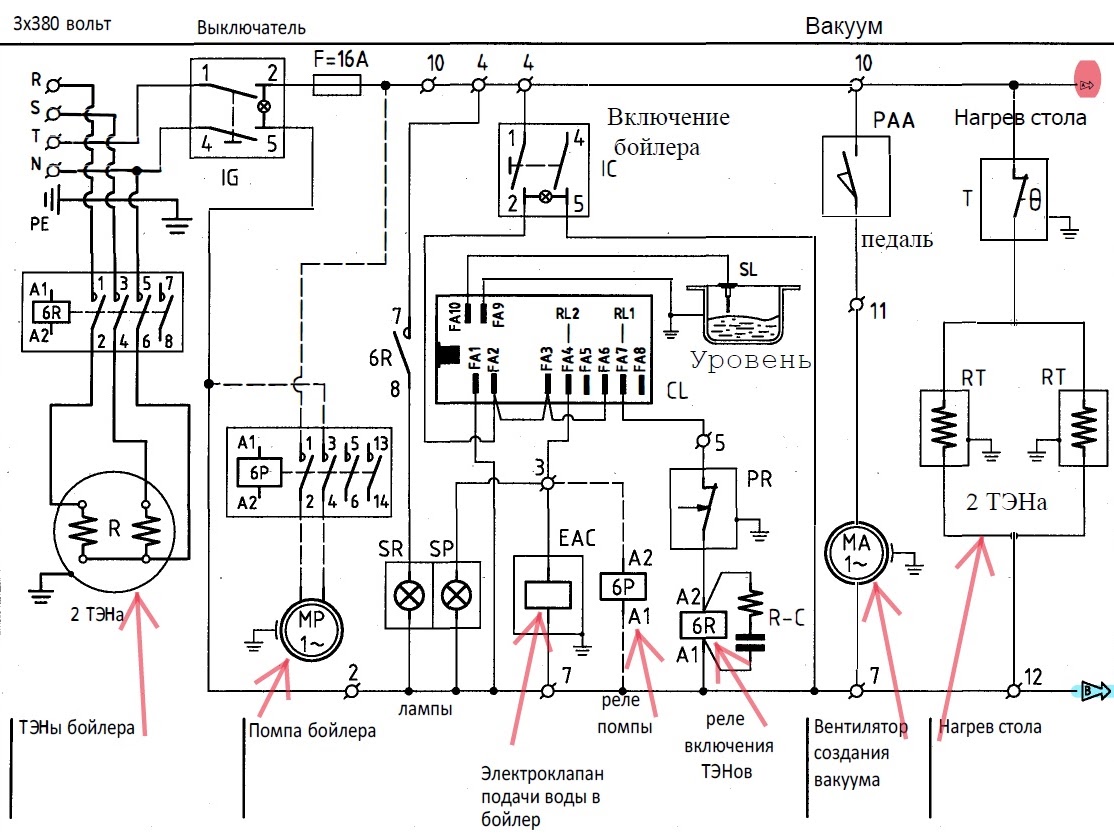

На машину подается питание 3х380 вольт. С фазы "Т " и нейтрали "N" получается напряжение 220 вольт и подается на выключатель IG. С фаз "R" и "S" напряжение 380 вольт идет на контакты 1 и 3 реле "6R". На 5 контакт этого реле подается нейтраль. При включении "6R" на ТЭНы подается питание и он греется. Каждый ТЭН сделан на 220 Вольт. Так включается силовое питание на нагрев воды.
Когда включаем выключатель IG на панели стола. Питание 220 вольт подается через предохранитель 16 А на всю схему машины клеммы 10 и 4. Она готова к выполнению команд в зависимости какой выключатель в дальнейшим будет включен. При включении Выключателя "Включение бойлера IC" питание подается с контакта 1 на контакт 2 и уже с него на питание реле уровня FA2/ FA4/FA6. Нейтраль соединена постоянно с клеммой FA1. Датчик уровня SL не касается воды и цепь контроля не замкнута на корпус бойлера через воду. Поэтому реле сначала включит контакты реле помпы и клапана налива воды. По мере заполнения водой сработает датчик SL. И реле контроля отключит налив воды и включит нагрев бойлера реле "6R". Когда давление пара достигнет установленного предела установленного в реле давления "PR" то нагрев прекратитсяи по мере расхода пара или остывания самого бойлера когда давление упадет до заданного предела по минимуму реле давления заново его включит. Со временем происходит выкипание воды в котле бойлера. И электрод уровня размыкается относительно корпуса котла и тогда опять включается подача воды в бойлер через помпу и клапан налива воды. Этот цикл повторяется постоянно.

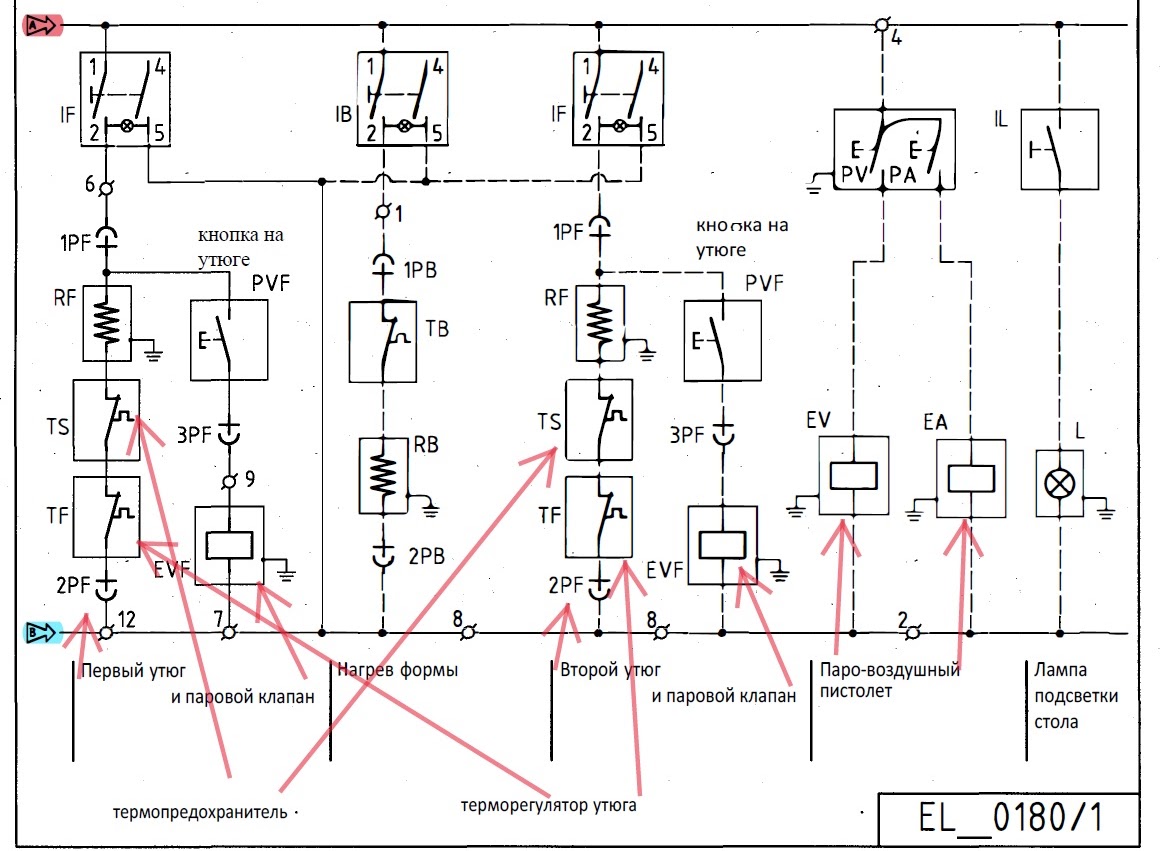

Теперь считаем что пар в системе есть. Включаем kgvgeосвещения стола выключатель "IL". Выключателем "IF" включаем нагрев первого утюга. Нагревательный элемент "RF" разогревает подошву утюга. Регулятор температуры "TF" отключает нагрев при заданной температуре (к примеру 180 градусов и по мере остывания опять его включает). Температурный датчик "TS" является термопредохранителем на 250 градусов если по какой то причине утюг не отключился то он перегорает и отключается нагрев и утюг нельзя включить на нагрев пока его не заменят и за одно выяснят причину срабатывания по перегреву. "PVF" - это кнопка на ручке утюга через которую подается команда подать пар. "IB" - функция подогрева поверхности стола, а регулятор "ТВ" это заданная температура нагрева.
